    恒压供水系统-广州奥凯供水设备厂家

    发布时间:2021-07-19 11:06 浏览次数:

    城市供水范围向更高更广的领域发展,居民用水高峰时段明显突出,为实现供水系统与用水系统之间的最佳平衡已成为当今供水行业的共同目标。变频恒压供水系统能够通过配置合理型号的水泵、电机、变频器以及恒压供水控制方式为供水行业在保证供水服务,赢得良好社会效益的同时,也降低了自身的生产成本,提高劳动生产率,从而获得更好的经济效益
    一、变频恒压供水系统的目的和意义
    变频恒压供水是当今人们普遍认可和接受的供水形式,它解决了因城市供水管网压力不稳定而引起居民供水水压质量差的问题,使供水系统实现节水、节电、节省人力,最终达到高效率运行的目的。
    采用变频调速恒压供水,可以使供水压力始终维持在设定的压力不变,避免了用水量减少时供水压力超过设定压力所造成的多余能量消耗,从而获得节能效果。在大力提倡节约能源的今天,研究和设计高性能、经济型的恒压供水系统,对于提高劳动生产率、降低能耗、具有积极的经济和社会意义。
    二、恒压供水系统的工作原理
    闭环恒压供水系统,主要由变频器、可编程序控制器及压力反馈系统组成。
    在供水过程中,水泵转速的变化能调节水量,但是转速降低、流量减小、压力也相应降低。为了保证流量并维持一定的供水压力,最大限度地节约电能,就必须建立闭环自动调节系统。设在供水主管网中的测量元件压力传感器将检测供水主管网侧压力变化,Pi恒定供水压力设定值,供水压力P作为输出量,构成闭环控制系统。PLC采集供水压力值P与压力设定值Pi进行比较和运算,将结果转换为频率调节信号送至变频器进行调速调节流量,直至达到供水压力的给定值Pi。不管系统供水流量如何变化,供水压力值P始终维持在设定压力值Pi附近。
    考虑到供水区域的供水流量在一天内随不同时间段而变化的特点,采用分段式恒压供水控制原理,让压力随流量的变化自动分时段相对变换,根据居民供水的特性分布,将每天供水时段划分为七段:
    6:00一8:20压力设置为0.60 MlPa
    8:20一10:20压力设置为0.58 MlPa
    10:20一12:20压力设置为0.62 MPa
    12:20一17:20压力设置为0.55 MPa
    17:20一20:20压力设置为0.62 MPa
    20:20一22:00压力设置为0.58 MlPa
    22:20一6:00压力设置为0.45 MlPa
    分段分压的设置既符合供水高峰段的高压力、高流量的供水需求,又能够保证深夜供水低谷的消防供水压力。供水段的压力设置还可以根据四季用水习惯的不同作合理调节。
    三、恒压供水系统生产规模
    目前城市供水系统一般都由几个普压供水系统和几个加压供水系统组成,而加压系统又根据加压范围的大小确定其加压的规模,其中日供水量为1-3万吨的生产规模是最为经济适用。其供水区域范围可达到附近九个居民小区共计约七千户居民的生活用水以及一些附加的商业用水、公共设施等的用水。
    恒压供水系统通常采用变速、定速水泵的并列运行,这样可以使得每台水泵都处于各自的节能高效运行状态,既可节约能源又延长水泵寿命。
    由于在并列泵组中,变频调速泵的台数越多,节能效果越好。考虑到本系统只上一台变频调速泵,因此要选扬程最高,流量最大的那一台,其匹配效果会更好些。
    四、配置离心泵
    城市供水泵站中经常选用离心泵作为输送水的主要设备。配置水泵首先应满足最大工沉时的要求,即满足供水对象所需要的最大流量和最高水压的要求。为确保系统达到设计供水能力,水泵选型时必须保证设计流量所对应的水泵扬程不小于设定的工作压力。
    六、变频恒压供水系统配置
    (一)选择合适容量的变频器。合理选择变频器的容量本身就是一种节能降耗措施。选择变频器容量时,变频器的额定电流是一个关键量,变频器的容量应按运行过程中可能出现的最大工作电流来选择。
    连续运转设备所需的变频器容量的计算,要考虑变频器传给电动机是脉动电流,其脉动值比工频供电时电流要大,因此变频器的容量须留有适当的余量。
    (二)变频恒压供水系统的主要硬件配置。变频调速恒压供水系统由执行机构、信号检测、控制系统、人机界而以及报警装置等部分组成。
    1.执行机构是由三组水泵组成,它们将清水池中的水供入用户管网。
    2.信号检测在系统控制过程中,需要检测的信号包括水压信号、报警信号。
    (1)水压信号。它反映的是用户管网的水压值,它是J恒压供水控制的主要反馈信号。
    (2)报警信号。它反映系统是否止常运行,水泵电机是
    否过载、变频器是否有异常,该信号为开关量信号。
    3.控制系统供水控制系统一般安装在供水控制柜中,包括供水控制器((PLC系统)、变频器和电控设备3个部分。
    4.人机界而是人与机器进行信息交流的场所。
    5.报警装置作为一个控制系统,报警是必不可少的重要组成部分。
    随着城市边缘化和空间化的发展,变频调速恒压供水系统因具有调速、调压性能好、节能效果明显、经济效益显著、运行安全等优点而广泛使用。在大力提倡节约能源的今天,无论对提高劳动生产率、降低能耗,还是对提高企业的经济效益和社会服务质量,该类型的恒压供水系统都具有重大的现实意义。

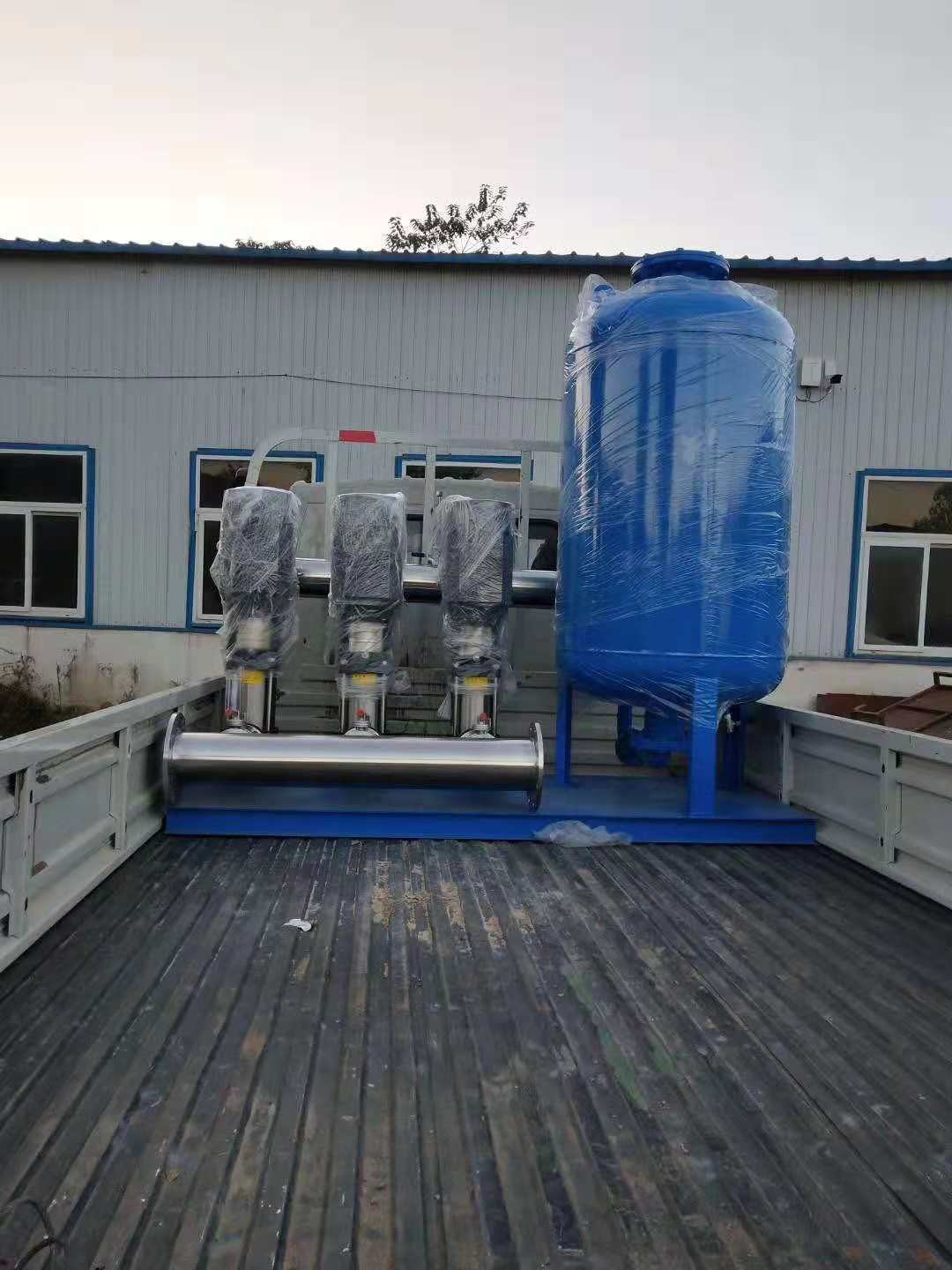

    恒压供水系统-广州奥凯供水设备厂家(图1)
